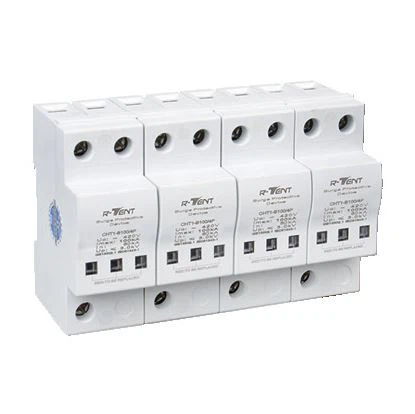

Descripció del producte
La protecció de la sèrie CHT5 de la sèrie (en resum: SPD, àlies: protector de sobretensió, Surge Arrecter) és adequat per a TN-S, TN-CS, T, IT ECT.Power Supply System de AC50/60Hz IEC 61643-1, GB18802.1, adopta ferrocarril estàndard de 35 mm és un alliberament de falla muntat al mòdul de dispositiu de protecció SUGE quan el SPD falla en la ruptura de sobre-calor i sobre-caiguda, la falla es pot ajudar a un dispositiu elèctric separat del sistema elèctric i donarà el senyal d'indicació, verd significa normal, vermell significa anomal.
Dimensió
|
142 |
|||
|
T |
F |
T |
|
| Dispositiu de protecció sobre sobrepassat | Dispositiu de protecció sobre sobrepassat | Dispositiu de protecció sobre sobrepassat | Dispositiu de protecció sobre sobrepassat |
|
Chts |
C5 |
Cht5 |
Cht5 |
|
8-3 |
Ue -35 V |
Ue -385 V |
U:-386M |
|
N82050N M820) 00 ka |
n0320j 4 Max820100MA |
Na/20160 max320100k5 |
n82050W m820) 00 ka |
|
t<25kY |
Cap amunt<24Y |
Cap amunt<2.3N |
<25k |
|
|
|
||
Paràmetres tècnics principals
|
Model Paràmetres tecnològics |
Cht 5-150 |
Cht 5-120 |
Cht 5-100 |
Cht 5-80 |
Cht 5-60 |
|
Tensió de funcionament nominal UC (V ~) |
220V 380V |
220V 380V |
220V 380V |
220V 380V |
220V 380V |
|
Tensió de funcionament màxima contínua ucv- |
385V 420V |
385V420V |
385V420V |
385V420V |
385V420V |
|
Nivell de protecció de tensió (V ~) KV |
Menor o igual a 40 menys o igual a 4,5 |
Menor o igual a 3,5 menys o igual a 3,7 |
Menor o igual a 2,8 menys o igual a 3,2 |
Menys o igual a 2,4 |
Menor o igual a 1,8 inferior o igual a 2,2 |
|
Corrent de descàrrega nominal en (8/μ20μs) ka |
150 |
80 |
60 40 |
30 |
|
|
Corrent màxim de descàrrega IMAX (B/μ20μs) KA |
200 |
150 |
100 |
80 |
60 |
|
Temps de resposta NS |
<25 |
||||
|
La secció transversal de la línia LN |
25,35 |
16,25 |
16,25 |
16,25 |
16,25 |
|
El creuament de la línia de PE |
35 |
25,35 |
25,35 |
25,35 |
25,35 |
|
Fusible o commutador (a) |
63A,125A |
63A |
63A |
63A |
63A |
|
La secció de línia de la comunicació andalam |
Més gran o igual a 1,5 |
||||
|
Entorn operatiu (C) |
-40 c ~ +85 grau |
||||
|
Humitat relativa (25 graus) |
Menys o igual al 95% |
||||
|
nstallació |
Ferrocarril estàndard a 35 mm |
||||
|
Material de cobertura exterior |
Reforc de fibra de vidre |
plàstic Ed |
|||
Àmbit d'aplicació i posició d'instal·lació
Cht 5-150, cht 5-120, cht 5-100 La sèrie de protecció de la sèrie és adequat per a proves de grau B, que s'utilitza a la connexió equipotencial de la zona LPZOA o de la zona LPZOB i LPZ1 Cht 5-80, cht 5-60 normalment s'instal·len a la caixa de distribució principal de baixa tensió connectada a l'extrem entrant de la construcció
Observeu: quan demaneu les nostres mercaderies, escriviu el modle i la quantitat catablement. Per exemple: cht 5-150/4-385, 8 peces.
